X6140臥式升降臺銑床

   二主要特點和參數：
本機床的主軸錐孔可直接或通過附件安裝各種圓柱銑刀、圓片銑刀、高度銑刀、成型銑刀、端面銑刀等刀具，用以加工各種平面、斜面、溝柱、鑿輪等。  本機床可根據用戶的需求改用不同的機床附件，如萬能銑頭、圓工作臺、機械分度頭等。

1)工作臺尺寸（寬×長）-----------------400×1700毫米
工作臺最大縱向行程（手動/機動）-----    -900/880毫米
工作臺最大橫向行程（手動/機動）------------315/300毫米
工作臺最大垂向行程（手動/機動）------------380/360毫米
T型槽數------------------------------------------- 3個
T型槽寬度---------------------------------------18毫米
T型槽間距離-------------------------------------90毫米
2)主軸孔徑---------------------------------------29毫米
3)部件間主要尺寸
主軸軸線至工作臺臺面的距離-----------------30 ~ 410毫米
主軸軸線至懸梁底面的距離-----------------------190毫米
床身垂直導軌至工作臺中央T形槽中心距離---255～570毫米
4)機動性能
主軸轉速級數-------------------------------------18
主軸轉速范圍-----------------------------30～1500轉/分
工作臺進給級別數-----------------------------------18
工作臺縱向進給量范圍---------------23.5～1180毫米/分
工作臺橫向進給量范圍-------------------15～786毫米/分
工作臺垂向進給量范圍--------------------8～394毫米/分
工作臺縱向快速移動速度--------------------2300毫米/分
工作臺橫向快速移動速度--------------------2300毫米/分
工作臺垂向快速移動速度---------------------770毫米/分
5)動力、體積及重量
主傳動電動機功率--------------------------------11千瓦
主傳動電動機轉速-----------------------------1450轉/分
進給電動機功率----------------------------------3千瓦
進給電動機轉速-------------------------------1420轉/分
冷卻泵電動機功率-----------------------------0.125千瓦
冷卻泵電動機轉速-----------------------------2790轉/分
機床外形尺寸（長×寬×高）--------2556×2159×1830毫米
機床重量--------------------------------------3850千克

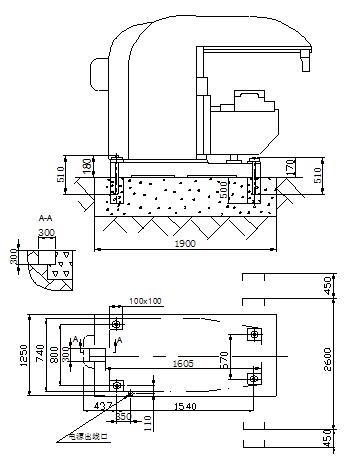

三  機床地基圖

四  機床附件：

五    機床保修說明：
凡購買本公司之產品，自購買之日起，皆享有一年之免費保修服務。人為操作不當或天災不可抗拒之因素造成的損壞將適當收取費用。
